Den tekniska utvecklingen av fordons hjullager

Funktionaliteten av fellerdons hjullager är grunden för modern fordonsteknik, och tillhandahåller det väsentliga gränssnittet som tillåter ett hjul att snurra fritt och effektivt på sin axel. Medan deras syfte förblir konstant, har tekniken bakom dessa viktiga komponenter utvecklats dramatiskt, vilket förbättrat fordonets prestanda, säkerhet och livslängd.

En djupdykning i lagertyper och design

Frasen fellerdons hjullager omfattar flera distinkta mekaniska konstruktioner, var och en optimerad för specifika applikationer och fordonstyper. Deras främsta utmaning är att hantera både radiella belastningar (vertikal vikt och vägstötar) och axiella belastningar (krafter från kurvtagning och bromsning).

Generationer av hjullagerteknik

• Generation 1 (Gen 1): Dessa är ofta separata, icke-drivna lagerenheter, vanligtvis bestående av två rader kullager eller koniska rullar, vanligtvis med en integrerad fläns för montering på bromssystemet. De erbjuder en kompakt design som lämpar sig för icke-drivna hjul.
• Generation 2 (Gen 2): Dessa enheter integrerar lagret och monteringsflänsen till en enda, tätad enhet. De används ofta på drivna axlar, där lagret ofta inrymmer interna magnetiska kodare för antilåsningssystemet (ABS) och Traction Control System (TCS).

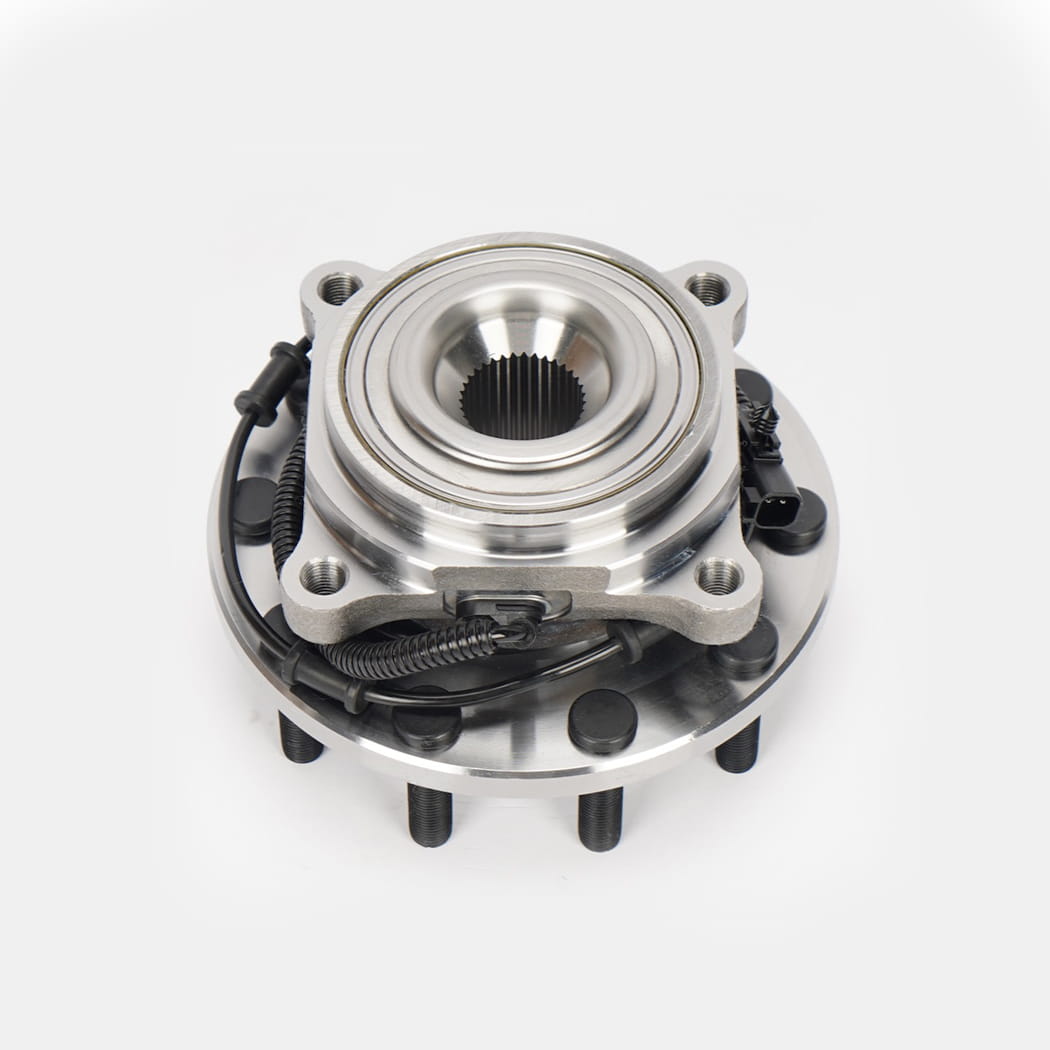

• Generation 3 (Gen 3) navaggregat: Den vanligaste designen idag, dessa helt integrerade fellerdons hjullager inkluderar navet, lagret och båda monteringsflänsarna i en enda, tät, underhållsfri enhet. Denna design förbättrar avsevärt styvheten, förenklar installationen och är standard på de allra flesta moderna framhjulsdrivna (FWD) och fyrhjulsdrivna (AWD) fordon.

Den täta karaktären hos moderna navenheter skyddar det interna fettet från föroreningar, vilket är den främsta dödaren av traditionella, funktionsdugliga lager.

Samspelet med moderna säkerhetssystem

Funktionen av fellerdons hjullager är nu oupplösligt kopplad till fordonets elektroniska säkerhetsarkitektur.

Integrerade sensorer och data

Modernt fellerdons hjullager innehåller ofta en nyckelfunktion: den ABS-tonring or Encoder . Denna ring är magnetiserad med alternerande nord- och sydpoler och snurrar med hjulet. En sensor monterad på styrspindeln eller axeln skickar denna magnetiska pulsdata till bilens motorkontrollenhet (ECU).

• Hastighet och riktning: Pulshastigheten bestämmer hjulhastigheten och sekvensen kan bestämma rotationsriktningen.
• ABS/TCS-funktioner: Om ett hjul plötsligt stannar (sladdar) under bromsning, upptäcker ECU:n fallet i pulser och modulerar bromstrycket för det hjulet. På liknande sätt använder TCS dessa data för att hantera hjulspinn under acceleration.

När ett lager går sönder kan interna rörelser eller korrosion skada denna känsliga omkodare, vilket leder till felaktiga data, utlösa varningslampor (ABS/TCS) och eventuellt inaktivera dessa avgörande säkerhetssystem.

Förhindrar för tidigt lagerfel

Även om Gen 3-enheter är robusta, ligger deras sårbarhet ofta i yttre skador och felaktig installation. Att vidta förebyggande åtgärder kan drastiskt förlänga livslängden för fellerdons hjullager .

Installations- och vridmomentspecifikationer

Den enskilt mest kritiska faktorn för att ersätta ett tätat lager är att följa tillverkarens vridmomentspecifikation för navmuttern.

Obs: Överdragning kan krossa lagerbanorna och orsaka inre skador och för tidigt fel på några kilometer. Underåtdragning kan tillåta den inre banan att röra sig, vilket leder till knackningar, vibrationer och snabbt slitage. Använd alltid en momentnyckel och följ exakta fabriksprocedurer.

Dessutom använder man en stötförare att trycka in det nya lagret i knogen bör undvikas. Kraften kan överföras genom själva lagerelementen, vilket orsakar mikroskador på lagerbanorna. En hydraulisk press eller specialiserade lagerpressverktyg som applicerar kraft direkt på den yttre lagerbanan är nödvändiga för korrekt installation.

Sammanfattningsvis, framstegen inom fellerdons hjullager representerar en tyst evolution i fordonstillförlitlighet. Deras nuvarande integrerade design säkerställer lång livslängd och ger viktiga data för avancerade säkerhetssystem, vilket gör dem till kritiska komponenter som förtjänar noggrann uppmärksamhet under alla underhållsförfaranden.
